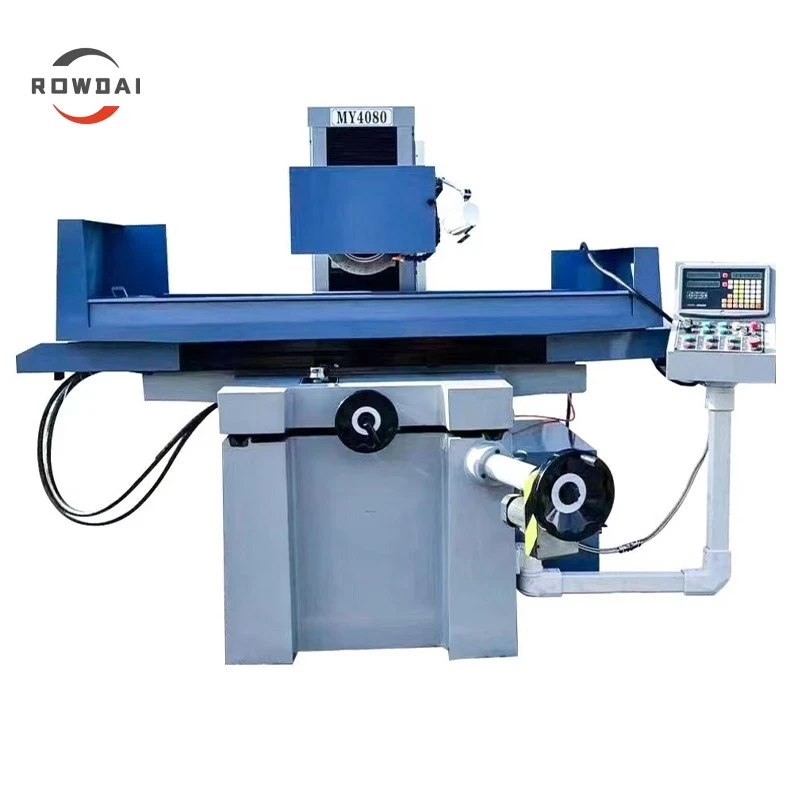

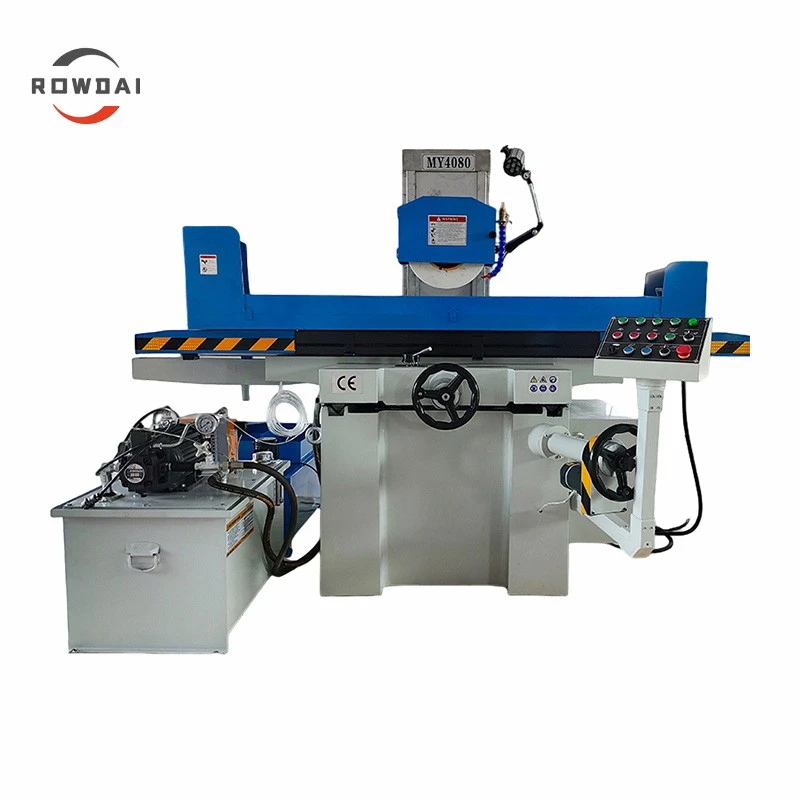

เครื่องเจียรผิวใหม่นี้ส่วนใหญ่ใช้สำหรับการเจียรวัสดุต่างๆ เช่น เหล็ก เหล็กหล่อ และโลหะที่ไม่ใช่เหล็ก-โดยใช้ขอบล้อเจียร

สามารถใช้วิธีการจับยึดและการวางตำแหน่งที่แตกต่างกันได้ ขึ้นอยู่กับวัสดุและรูปร่างของชิ้นงาน สำหรับพื้นผิวเรียบทั่วไป การเจียรสามารถทำได้โดยใช้หัวจับแม่เหล็กไฟฟ้า หรือโดยการยึดชิ้นงานเข้ากับโต๊ะทำงานโดยตรง พื้นผิวเรียบ พื้นผิวที่ทำมุมฉาก- มุมต่างๆ ที่ต้องการ หน้าปลายทรงกระบอก และรูปทรงพิเศษอื่นๆ สามารถกราวด์ได้โดยใช้ฟิกซ์เจอร์หรือหัวจับแม่เหล็กไฟฟ้ากำลังสูง-อเนกประสงค์

คุณสมบัติ

ระบบระบายความร้อนของล้อเจียรประกอบด้วยระบบระบายความร้อนแยกต่างหากพร้อมหัวฉีดน้ำหล่อเย็นบนล้อเจียรและถังน้ำหล่อเย็นแยกต่างหากที่ปลายด้านหนึ่งของอุปกรณ์
ที่ปลายด้านหนึ่งของฐานเครื่องบดพื้นผิวใหม่ มีถังน้ำมันควบคุมการหล่อลื่นอิสระ ซึ่งจะหล่อลื่นรางนำทางของการเคลื่อนโต๊ะทำงานอย่างต่อเนื่อง
รางนำสำหรับเครื่องเจียรผิวใหม่ใช้รางนำรูปตัว V- และเหล็กแบน-
หัวล้อเจียรใช้การเสริมแรงสองชั้น-เพื่อให้มั่นใจถึงความแข็งแกร่ง การเคลื่อนไหวขึ้นและลงของหัวเจียรใช้โครงสร้างแผ่นเลื่อนซึ่งสามารถป้องกันการป้อนที่ไม่ถูกต้องเนื่องจากอายุการใช้งานยาวนาน

พารามิเตอร์ทางเทคนิค

คำอธิบาย		หน่วย	MY4080
ขนาดโต๊ะ(กว้าง×ยาว)		มม	400×800
สูงสุด การเดินทางตามยาว		มม	830
ข้ามทรานอัล		มม	420
สูงสุด ระยะห่างจากศูนย์กลางแกนหมุนถึงโต๊ะ		มม	500
ขนาดหัวจับแม่เหล็ก		มม	400×800
ความเร็วของการเคลื่อนที่ตามยาวของโต๊ะ		เมตร/นาที	7 - 16
ตารางขวาง ความเคลื่อนไหว	ฟีดอัตโนมัติ	มม./นาที	0.1 - 8
	ความเร็วที่รวดเร็ว	เมตร/นาที	990
	ฟีดของล้อเลื่อน	มม./หน่วย	0.02
หัวล้อ แนวตั้ง ความเคลื่อนไหว	ฟีดอัตโนมัติ	มม./จังหวะ	--
	ความเร็วที่รวดเร็ว	มม./นาที	610
	ฟีดของล้อเลื่อน	มม./หน่วย	0.01
หินเจียร	ความเร็ว	รอบต่อนาที	50เฮิร์ต 1450 60เฮิร์ต 1750
หินเจียร	(OD×W×ID)ขนาด	มม	350×40×127
ความขนานของพื้นผิวกลึงกับพื้นผิวฐาน		มม	300:0.005
มอเตอร์แกนหมุน		กิโลวัตต์	4
มอเตอร์ไฮดรอลิก		กิโลวัตต์	2.2
มอเตอร์ปั๊มทำความเย็น		กิโลวัตต์	0.09
มอเตอร์ฟีดข้าม		กิโลวัตต์	0.06
สูงสุด ความสามารถในการรับน้ำหนักของโต๊ะ (รวมหัวจับแม่เหล็ก)		กก	200
กำลังไฟพิกัดทั้งหมด		กิโลวัตต์	7
ความสูงของเครื่อง		มม	1890
น้ำหนักรวม		กก	2.75
ขนาดบรรจุภัณฑ์ (ยาว×กว้าง×สูง)		มม	230019002170
