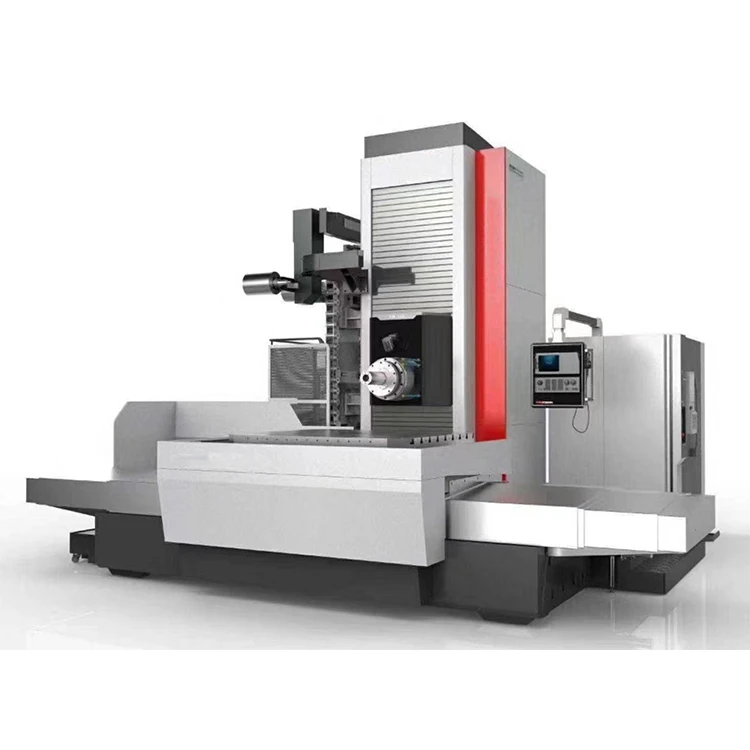

เครื่องคว้านและกัดอัตโนมัติ

รายการ

ข้อมูลจำเพาะ

หน่วย

TK6111S

หัวและแกนหมุน

เส้นผ่านศูนย์กลางแกนคว้าน

มม

110

รูเจาะแกนหมุน

-

7:24 ISO50

ประเภทด้ามจับเครื่องมือ

-

50 บาท

ข้อมูลจำเพาะของแกนดึง

-

P50T-I

ช่วงความเร็วของแกนหมุน

รอบ/นาที

10 – 2000

กำลังไฟพิกัดของมอเตอร์หลัก

กิโลวัตต์

15

แรงบิดแกนหมุนสูงสุด

N·m

1200

แรงขับตามแนวแกนสูงสุดของแกนหมุน

N

15000

นาที. ระยะห่างจากศูนย์กลางแกนหมุนถึงพื้นผิวโต๊ะทำงาน

มม

0 – 2000

ระยะห่างจากหน้าปลายสปินเดิลถึงศูนย์กลางของโต๊ะทำงาน

มม

0 – 1500

โต๊ะทำงาน

มิติโดยรวมของโต๊ะทำงาน

มม

1250 × 1400

ความสามารถในการรับน้ำหนักสูงสุดของโต๊ะทำงาน

กก

5000

นิตยสารเครื่องมือ (ไม่บังคับ)

ความจุนิตยสารเครื่องมือ

ชิ้น

40

สูงสุด เส้นผ่านศูนย์กลางเครื่องมือ / สูงสุด ความยาวเครื่องมือ

มม

125 / 400

น้ำหนักเครื่องมือเดี่ยวสูงสุด

กก

25

เครื่องมือ-ถึง-เวลาเปลี่ยนเครื่องมือ

s

16

การเดินทางของแกน

แกน X- (การเคลื่อนที่ในแนวขวางของโต๊ะทำงาน)

มม

2000

แกน Y- (การเคลื่อนที่ในแนวตั้งของ Headstock)

มม

2000

แกน Z- (การเคลื่อนที่ตามแนวยาวของโต๊ะทำงาน)

มม

1500

แกน W- (การเคลื่อนที่ตามแนวแกนของสปินเดิล)

มม

600

ช่วงความเร็วฟีด

แกน X / Y / Z

มม./นาที

2.5 – 10000

แกน W

มม./นาที

2.5 – 10000

ความเร็วการเคลื่อนที่ที่รวดเร็ว

แกน X / Y / Z

มม./นาที

10000

แกน W

มม./นาที

10000

แกนบี

รอบ/นาที

1

ความแม่นยำของตำแหน่ง

แกน X, Y, Z

มม

0.015

แกน W

มม

0.02

แกนบี

″ (ส่วนโค้งวินาที)

8

ทำซ้ำความแม่นยำของตำแหน่ง

แกน X, Y, Z

มม

0.012

แกน W

มม

0.012

แกนบี

″ (ส่วนโค้งวินาที)

6

กำลังไฟฟ้าทั้งหมด (โดยประมาณ)

-

เควีเอ

50

-

มม

6500 × 4100 × 4000

-

กก

23500

แผ่นโลหะและการป้องกันเครื่องจักร

ตัวเครื่องเต็มกล่อง

-

ตัวเครื่องเต็มกล่อง
