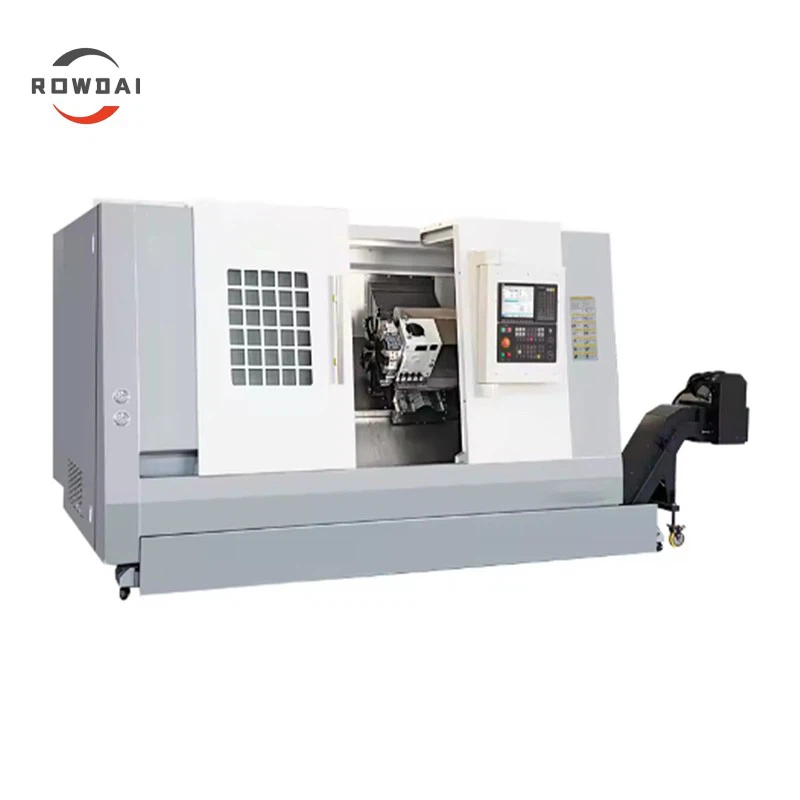

เครื่องกลึงซีเอ็นซีเอียงเตียง

ข้อมูลจำเพาะ

หน่วย

บจก.56

สูงสุด แกว่งบนเตียง

มม

560

ความยาวตัดสูงสุด

มม

500 / 1000

เส้นผ่านศูนย์กลางการตัดสูงสุด

มม

280

เส้นผ่านศูนย์กลางการหมุนสูงสุดบนแผ่นสไลด์

มม

350

เส้นผ่านศูนย์กลางการตัดมาตรฐาน

มม

280

รูปทรงจมูก Spindle และรหัส

A2-6

เส้นผ่านศูนย์กลางของรูแกนหมุน

มม

65

เส้นผ่านศูนย์กลางแท่งสูงสุด

มม

50

ช่วงความเร็วของแกนหมุน

รอบ/นาที

50-4500

แรงบิดเอาท์พุตสูงสุดของสปินเดิล

N.m

177

มอเตอร์หลัก

กิโลวัตต์

15(15นาที)/ 11(เรตติ้ง)

เส้นผ่านศูนย์กลางของหัวจับ

นิ้ว

10

แกน X- เคลื่อนที่เร็วเร็ว

เมตร/นาที

30

แกน Z- เคลื่อนที่เร็วเร็ว

เมตร/นาที

30

การเดินทางของแกน X-

มม

200

การเดินทางของแกน Z-

มม

550 / 1050

ที่วางเครื่องมือมาตรฐาน

ที่วางเครื่องมือแนวนอน 12 สถานี

การเดินทางท้ายรถ

มม

450 / 950

เรียวของแขน tailstock

มอร์ส

4#

มีดกลมภายนอก

มม

25*25

เส้นผ่านศูนย์กลางใบมีดคว้าน

มม

φ40/φ32/φ25/φ20

หัวตัดจะเลือกเครื่องมือที่อยู่ใกล้เคียง

ใช่

น้ำหนัก

กก

4500

สูงสุด โหลด: ชิ้นงานดิสก์

กก

200 (รวมหัวจับ ฯลฯ )

สูงสุด โหลด: ชิ้นงานเพลา

กก

500 (รวมหัวจับ ฯลฯ )

ขนาด (ยาว*กว้าง*สูง)

มม

3570*1900*1850 (ไม่รวมสายพานลำเลียงชิป)

ข้อมูลจำเพาะ

มาตรฐาน

ความแม่นยำ

ไอที6

การประมวลผลความกลมของชิ้นงาน

0.0025มม./Ф75

ความสม่ำเสมอของเส้นผ่านศูนย์กลางของการตัดเฉือน

0.010 มม. / 150 มม

การประมวลผลความเรียบของชิ้นงาน

0.010มม./Ф200มม

การประมวลผลความหยาบผิวชิ้นงาน

วงกลมรอบนอก Ra 1.6μm พื้นผิวส่วนโค้ง, พื้นผิวทรงกรวย Ra 3.2μm

ความแม่นยำของตำแหน่งแกน XZ

0.01 มม. / 0.01 มม

การทำซ้ำแกน XZ

0.04 มม. / 0.05 มม
